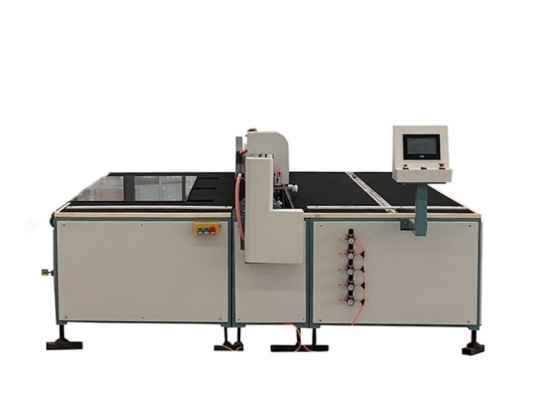

Станок для резки ламинированного стекла SY-2621 合わせガラス切断機 접합 유리 절단기

Единственный патент на резку многослойного стекла в Китае

Представление о продукте

Наша компания занимается исследованиями и разработками, высокоточным полностью автоматическим станком для резки ламинированного стекла с двумя резаками типа SY-2621, который широко применяется при изготовлении толстолистового стекла и ламинированного стекла. Работа режущего оборудования удобна, надежна, стабильна, эффективность резки и высокая точность.

Функция

Рама для сварки квадратных труб национального стандарта. Система синхронно-ременной передачи. ПЛК и импортные электрические компоненты, шаговый двигатель, ЖК-дисплей, человеко-машинный интерфейс, более удобное управление, стабильная производительность. Скорость резки можно установить напрямую. Положения резки верхней и нижней режущей головки одинаковы, степень соответствия высокая, а деталь легко сломать.

Особенности

1. Положения резки верхней и нижней режущей головки одинаковы.

2. Верхний резак со сломанным колесом автоматически прижимает нижний слой стекла;

3. Когда следующий рычаг сломан, возникает пневматическое давление, обеспечивающее эффект разрушения.

Точность резки ± 1 мм.

Точность по диагонали ± 2 мм/м.

Макс. Размер резки ï¼2440Ã1830mmï¼специальный размер может быть настроен)

Мин. Размер резкиï¼400*400 мм

Толщина резкиï¼4ï¼16мм

Эффективность резки: 1 лист/2–4 мин.

Ресурс резца ¼30 000 м -- 50 000 м

Операторï¼1ï¼2 человека

Размер машины: 3150*2150*1250 мм

Использовать профиль

установить размер резки

загружаем стакан на стол

вращать стекло

запустить вентилятор

снять стекло в положение резки

остановить вентилятор

фреза выводится в положение резки

управление пневматическим режимом фрезы вниз

резак после резки

нижнее прижимное колесо запускает прижимной стакан

Перемещение нижней балки, поломка

Нагревание или спиртовой спрей до разрушения

завершить все процессы

Уведомление о передаче и установке

В процессе переноски обращайтесь осторожно и избегайте столкновений. При установке можно использовать коррекцию уровня и отрегулировать регулируемый кронштейн на четыре ножки так, чтобы уровень рабочего стола

Основные диспозиции…

Конструкция рамы оборудования: сварка толстостенных прямоугольных труб GB.

Прямая направляющая: Тайваньская серебряная прямая квадратная направляющая

Синхронное колесо и ремень двигателя: Babel, Италия.

Пневматические компоненты: Юнцин, Чжэцзян, Китай.

Двигатель: Китайский шаговый двигатель Sutai 130.

Водитель: Шэньчжэнь Кинко

ПЛК: Panasonic, Япония

Сенсорный экран: Шэньчжэнь Кинко

Платформа: оригинальная импортная доска высокой плотности класса E0 из Тайваня.

Войлок: оригинальный импортный войлок из Тайваня.

Вентилятор: 4 кВт, 2 комплекта, сделано в Китае.

Стальная пластина: толщина внешней оболочки 1,2 мм.

Нагревательная трубка: световая волна инфракрасная
